Controlador utilizado en los procesos de fresado de 3 ejes


¿Por qué estudiar los controladores en los procesos de fresado de 3 ejes?

Las normas de seguridad que debe seguir en el mecanizado evitan accidentes que pueden presentarse en el proceso de arranque de viruta, que pueden ocasionar lesiones graves de pérdida de visión, atrapamiento de órganos sensibles, cortes en las manos.

Controlador HNC 21 M




El controlador HNC-21M, se desarrolla en la empresa China Numerical Control Huazong ubicada en Wuhan, empresa que cuenta con el apoyo tecnológico de la Universidad estatal de Wuhan, el controlador adopta una avanzada arquitectura abierta, construido en un computador personal de 8.4” x 10.4” dispone de una pantalla LCD y un panel de operaciones Estándar, el sistema integra varias interfaces para avances, revoluciones de husillo, controlado por controladores lógicos programables PLCs dispone de una alta capacidad de almacenamiento, con funciones para USB, DNC y Ethernet. El controlador tiene las siguientes ventajas:
  1. Bajo costo
  2. Buena confiabilidad, no requiere baterías para los PLCs
  3. Estructura compacta
  4. Fácil de usar
  5. Alta fiabilidad

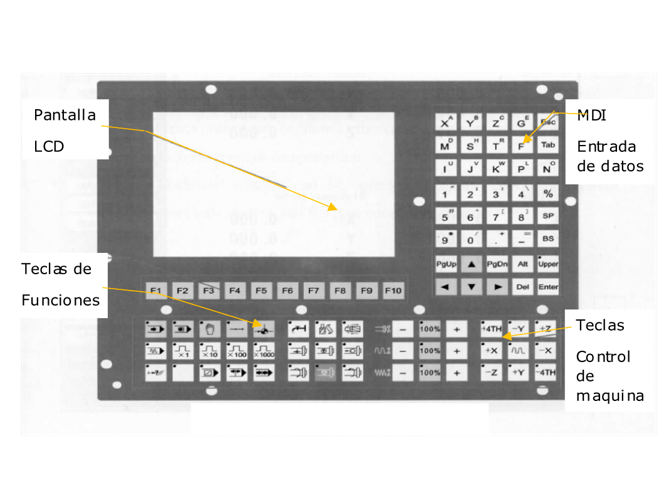

Panel del control HNC-21M


En la operación del controlador debemos seguir siguientes pasos:
  1. Energizar la maquina y lubricar el sistema En la maquina se dispone de un interruptor principal que energiza el sistema
    2. Este interruptor está dentro del tablero electrico de la maquina
    Interruptor de encendido del controlador

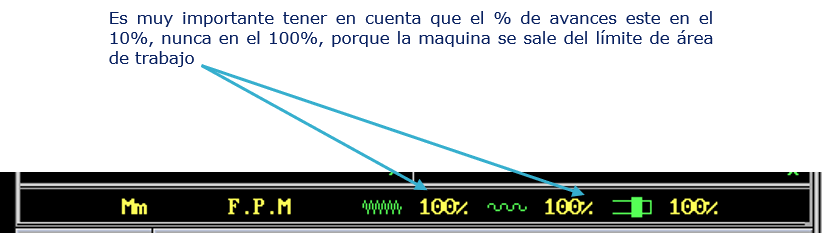

  2. Llevar la maquina al punto de referencia, mediante la funcion y teclas.
En las teclas de control, seleccionar el siguiente orden:
  1. +Z
  2. +x y/o +Y

    3. Utilizando el control de maquina.





  3. Colocar en cero de pieza o programa

    4. Despues de ir al punto de referencia de la maquina, se realiza una aproximacion a una distancia prudente de la herramieta a la pieza utilizando la funcion manual y las teclas de control.
    Luego el toque de la herramienta con la pieza se debe realizar utilizando la perilla Handwell, seleccionando los ejes, y con el pulsador selector.
Se seleccionan los ejes para tocar con la herraminta la pieza utilizando las funciones de movimiento incremental,



las cuales permiten tocar con la herramienta a la pieza:

En el proceso de tocar con la herramienta o sensor optico la pieza, se aproxima con incremento x100 (0.1mm) y se toca un papel entre la pieza y la herramienta o con el sensor optico, con un incremento de x 10 (0.01mm).

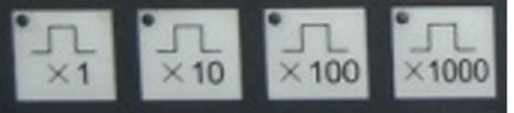

X1: significa 1 micra (0.001mm) de movimiento en el respectivo eje X, Y o Z.

X10: significa 10 micras de mm (0.01) en la precision del moviento en los ejes X, Y y Z.

X100 y x1000: permite un movimento con 100 micras de mm (0.1mm).

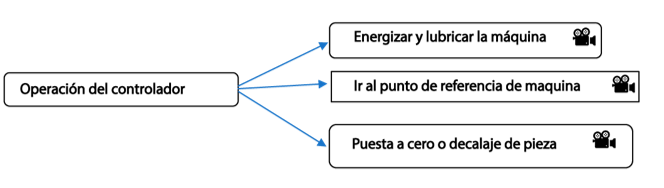

En los videos de energizar la maquina, ir al punto de referencia y puesta a cero se refuerza el aprendizaje de la operación del controlador.


Energizar y lubricar la máquina.

Ir al punto de referencia de la máquina.

Puesta a cero o decalaje de pieza.

En los procesos de fresado, es importante conocer:

La estructura del programa conformado por códigos G y M basados en la norma ISO 6938, cada controlador tiene sus diferencias que lo caracterizan.

Las bases geométricas y tecnológicas de la programación.

Movimientos con interpolación lineal, circular.

Ciclos de mecanizado, estos temas los consideramos en las siguientes lexías.



      Para terminar



En la operación de los controladores de las fresadoras cnc, los 3 pasos de: energizar, ir al punto de referencia y luego decalaje de herramientas, se debe realizar en cualquier tipo de controlador; Si se omite el paso de ir al punto de referencia la maquina estaría perdida de su ubicación y no permitiría ubicar el cero o decalaje de pieza el cual consiste en colocar el sistema coordenado cartesiano en el material que se va a mecanizar.
