EVALUACION DIVERGENTE TOLERANCIAS DIMENSIONALES

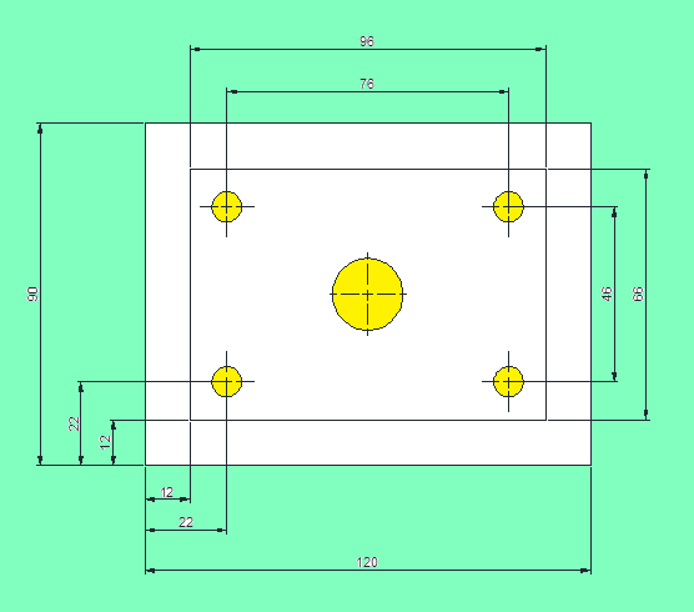

En la lexía_Tolerancias dimensionales, usted aprendió que existen tolerancias dimensionales bilaterales y unilaterales, en el siguiente plano se tienen dimensiones nominales, usted debe dibujarlo a mano alzada y complementa el acotado, con las tolerancias dimensionales estipuladas a continuación:
Dimensiones de lados externos de la pieza deben tener una tolerancia de: ±0.020.
Dimensiones lados internos, tolerancia: ±0.030
Dimensiones de centros de agujeros, tolerancia de: +0.15
+0.25
Dimensión ubicación del primer agujero, tolerancia de: ±0.010
Todas las dimensiones están en mm.
El dibujo que elabora a mano alzada lo escanea y envía como archivo PDF.
