EVALUACION DIVERGENTE TOLERANCIAS GEOMETRICAS
En la lexía_Tolerancias geométricas, usted aprendió que existen 3 tipos de tolerancias geométricas: forma, orientación y posición, en la siguiente actividad debe dibujar a mano alzada, el símbolo de tolerancia geométrica en un agujero en la vista superior considerando:

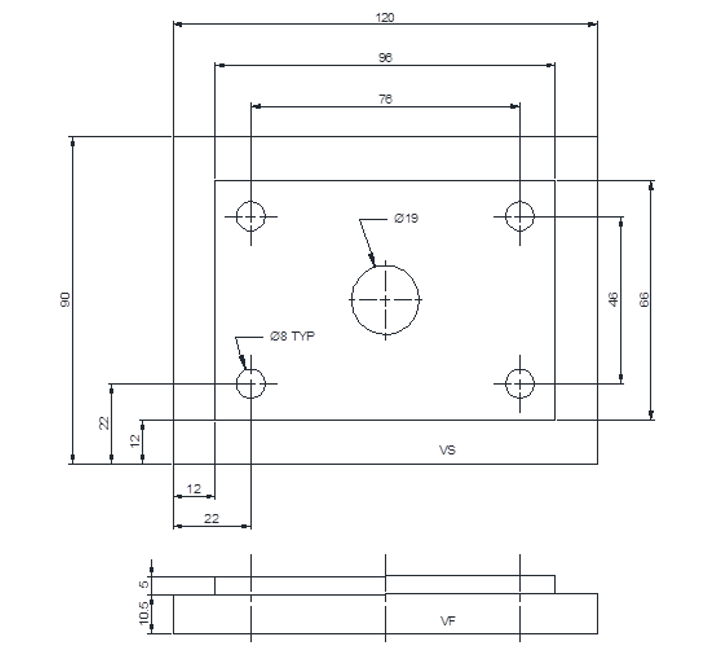

Desviación de los 4 agujeros con respecto a las caras laterales y cara superior de: 0.025, en la proyección de la vista frontal, dibuja la posible desviación que pueden tener los agujeros.
Nota: cuando en un plano observa la palabra TYP, indica que esa dimensión la tienen todos los agujeros con ese tamaño.
Todas las dimensiones están en mm.
Imprima el archivo, lo diligencia, escanea y envía el archivo en formato PDF.
