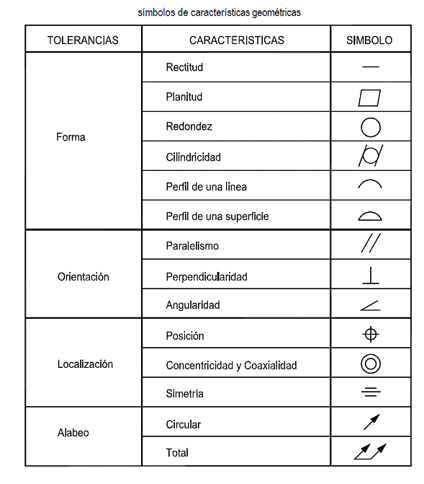

Tolerancias Geométricas según ISO y ANSI


¿Por qué es importante conocer las tolerancias Geométricas en la programación de máquinas cnc?

Las tolerancias Geométricas son importantes conocerlas porque me determinan el grado de precisión que deben tener: las formas geométricas, la orientación, la posición(localización) y las desviaciones (alabeos) de la pieza a mecanizar con respecto a un lado o eje de referencia que se designe en el plano taller.

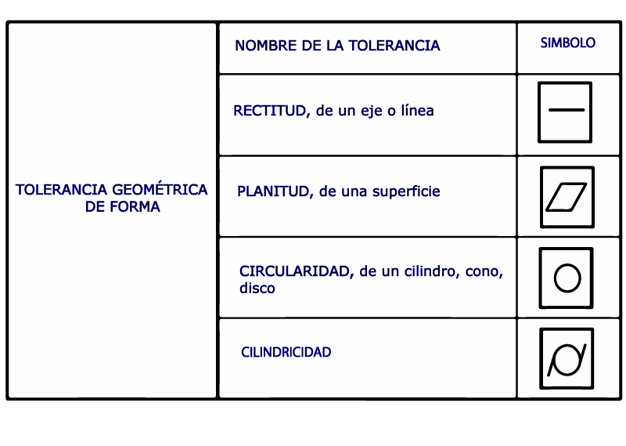

¿Cómo se aplica la tolerancia geométrica de forma?
Con unos ejemplos, analizaremos la aplicación de la tolerancia geométrica de forma:

Rectitud

Símbolo:

Ejemplo 1

En el símbolo se utilizan 2 secciones, sección 1: indica la rectitud del filo de la cara superior que debe tener la pieza; sección 2: indica la desviación de esa rectitud con una tolerancia de: 0,1mm

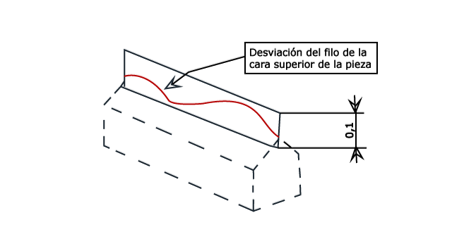

Es similar a tener esta situación:

Ejemplo 2


Se observa en el símbolo de la cota indicadora de tolerancia geométrica, que la desviación de rectitud en la superficie circular permitida es de 0.05mm, es decir chequea el paralelismo de la generatriz del cilindro con respecto al eje, solo puede variar 0.05mm.



Ejemplo3.
Se observa el acotado del eje con un símbolo de tolerancia geométrica de rectitud con respecto al diámetro de la pieza, la máxima desviación de concentricidad del eje del cilindro es de:0,2mm.



Planitud

Símbolo:


Ejemplo 1

La pieza tiene una cota con un símbolo de tolerancia geométrica ubicada en la parte superior de la pieza, me indica que esta superficie debe tener una planitud de 0.2mm, es decir su cara puede tener desviaciones en sus vértices o lados de 0.2mm de la superficie ideal completamente plana.

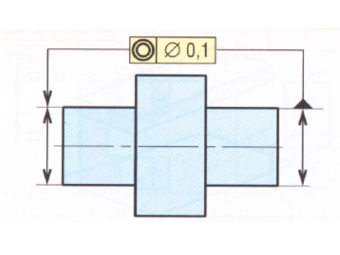

Circularidad o concentricidad


Símbolo:


Ejemplo 1


La pieza está acotada con un símbolo de circularidad o concentricidad de 0.1mm, esto quiere decir que la sección perpendicular al eje solo permite una desviación de 0.1mm, esa desviación la podemos llamar circularidad o concentricidad.


Cilindricidad

Símbolo:


Ejemplo 1


La pieza está acotada con un símbolo de circularidad o concentricidad de 0.1mm, esto quiere decir que la sección perpendicular al eje solo permite una desviación de 0.1mm, esa desviación la podemos llamar circularidad o concentricidad.

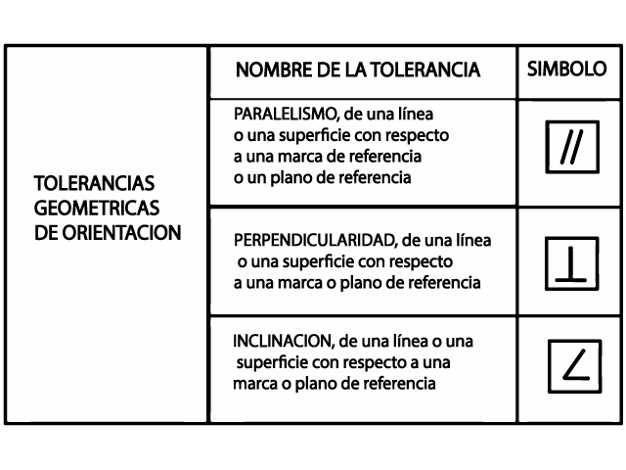

¿Qué permite la tolerancia geométrica de orientación?

Limitar la orientación de la superficie de una pieza con respecto a una superficie de referencia.







¿Cómo se aplica la tolerancia geométrica de paralelismo?

Ejemplo 1


El símbolo de tolerancia de superficie paralela se aplica en la cara superior y la marca de referencia A está en la superficie inferior (base), por lo tanto, la superficie superior puede tener una desviación o desnivel de 0.1mm con respecto a la base A.
Interpretación


Ejemplo 2

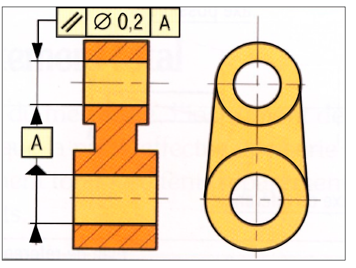

Observe que la marca de referencia A, se coloca sobre una línea de extensión de la cota de diámetro del agujero inferior, y con una flecha selecciona la línea de extensión del agujero superior y en la cota del mismo agujero se coloca el símbolo de tolerancia de paralelismo, por lo tanto, el agujero superior permite una desviación del paralelismo de la profundidad de: 0.2mm con respecto al agujero inferior que, es similar a lo que ocurre con los ejes de los agujeros.
Interpretación


¿Cómo se aplican las tolerancias geométricas de perpendicularidad?

Ejemplo 1


Observe que, del símbolo de tolerancia de perpendicularidad, la marca de referencia A, señala la cara superior y por medio de una flecha, el lado izquierdo de la pieza, por lo tanto, la desviación posible de perpendicularidad es de 0.15mm.


Interpretación




Ejemplo 2



La sección 1 señala la cota del diámetro de la pieza.

La sección 2 indica la tolerancia de perpendicularidad con respecto al diámetro de la pieza de 0.05mm.

La sección 3 indica el plano de referencia A.

Interpretación



Ejemplo 3


El símbolo de tolerancia de perpendicularidad está en las 2 vistas, por lo tanto, existen posibles desviaciones con respecto al plano inferior
Interpretación



¿Cómo se aplican las tolerancias geométricas de inclinación?

Ejemplo 1


El símbolo de tolerancia inclinada apunta al plano inclinado y la marca de referencia al plano inferior, por lo tanto la desviación posible de la inclinación de la cara inclinada es de 0.3mm con respecto a la base
Interpretación

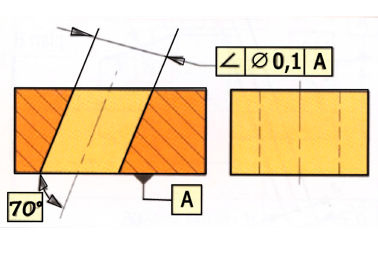

Ejemplo 2


En el acotado de la pieza se observa que se dimensiona el ángulo de inclinación del agujero y se tiene un símbolo de tolerancia geométrica de inclinación la cual indica el plano de referencia en la base A y la fecha indica el diámetro de la pieza, por lo tanto, la desviación posible del eje del agujero con respecto a la base es de 0.1mm
Interpretación

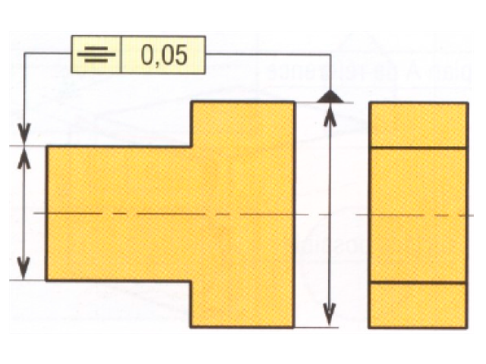

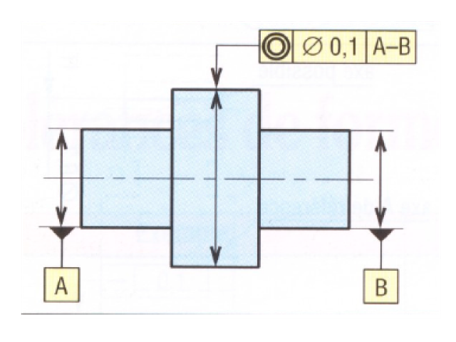

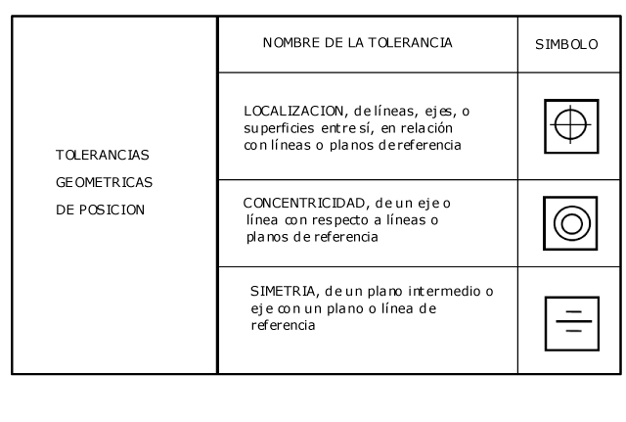

¿Para qué me sirven las tolerancias geométricas de posición?

Las tolerancias geométricas de posición nos permiten ubicar con precisión las diferentes operaciones de mecanizado que debo programar.

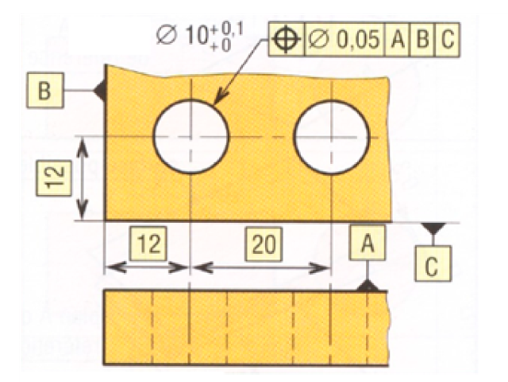

¿Cómo se aplican las tolerancias de posición?

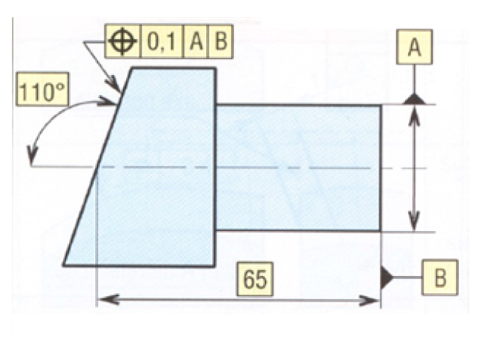

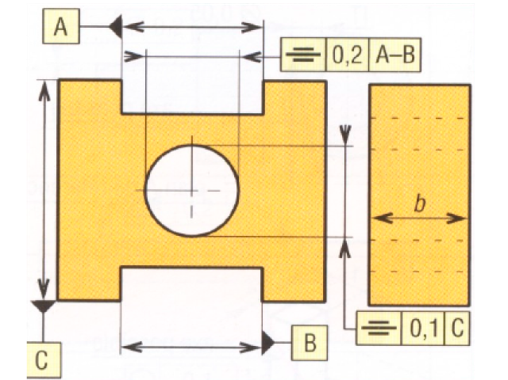

Ejemplo 1


Interpretación



Ejemplo 2



Interpretación



Ejemplo 3



Interpretación



Ejemplo 4



Interpretación



Ejemplo 5



Interpretación



Ejemplo 6



Interpretación



      Para terminar



En el mecanizado de piezas mecánicas las tolerancias geométricas son importantes para elegir el mejor método de sujeción de la pieza de tal manera que permita cumplir con las condiciones estipuladas en el símbolo utilizado de la tolerancia



Evaluación Divergente
