Construccion de una Máquina cnc

¿Como es la construcción de una maquina cnc?

En la construcción de una maquina cnc es importante conocer como es el accionamiento que se realiza en la máquina para lograr el mecanizado, el accionamiento de la maquina cnc es diferente a una maquina convencional, ya no existe operario que controle la máquina, esta se controla por medio de las instrucciones de programación

Accionamientos del avance

Los principales componentes del accionamiento de la máquina de regulación continua son:

Motor eléctrico

Transmisión por correa

Husillo de rodamientos de bolas

Tuerca de tornillo de bolas

Sistema de medida

Accionamientos del motor eléctrico

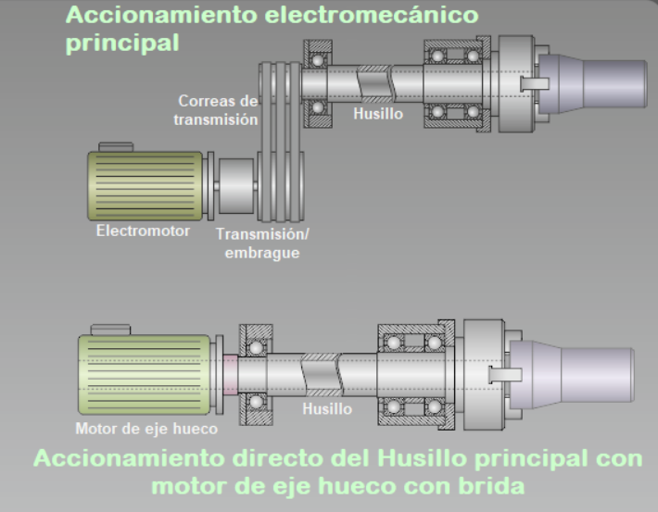

En el accionamiento del motor eléctrico se puede presentar la opción de electromecánico principal o electromecánico de accionamiento directo del husillo principal con motor de eje hueco con brida.

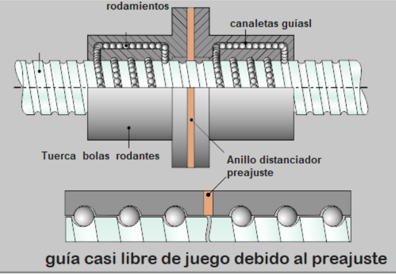

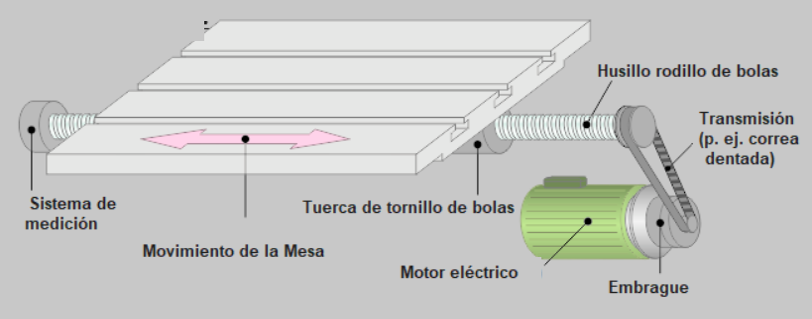

Para transmitir el movimiento a la mesa de la máquina, esta se ensambla con una tuerca de bolas acoplada al husillo rodillo de bolas (tornillo perfil redondo) unido a la transmisión del motor eléctrico, este acople elimina el problema que se tiene en el accionamiento de maquinas convencionales que utilizan una tuerca acoplada a un tornillo trapezoidal, la cual debe tener suficiente holgura para acoplarse al tornillo.

Transmisión de movimiento a la mesa que elimina prácticamente la holgura axial de la mesa, garantizando alta precisión de mecanizado, tolerancias del orden de 0.5 micras de milímetro.

Accionamientos de un eje cnc.

El accionamiento de un eje cnc tiene los siguientes elementos:

Eje de accionamiento regulable consta de: motor eléctrico (1)/embrague/transmisión por correa (2)/ husillo rodillo de bolas.

Circuito de control de la posición, requiere los componentes:

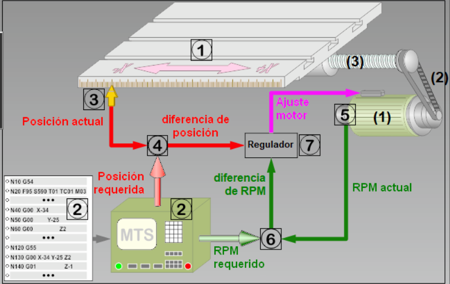

mediante el circuito de control de posición se realiza un control por retroalimentación se controla continuamente el valor ajustado (Posición actual del eje NC) y se compara con la coordenada programada.

Circuito de velocidad y rpm del husillo, requiere los componentes de:

, Comparador rpm.

; el circuito de velocidad y rpm del husillo realiza el control por retroalimentación se controla el valor ajustado con el valor entregado en el husillo y se hacen los ajustes pertinentes.

Sistemas de medición.

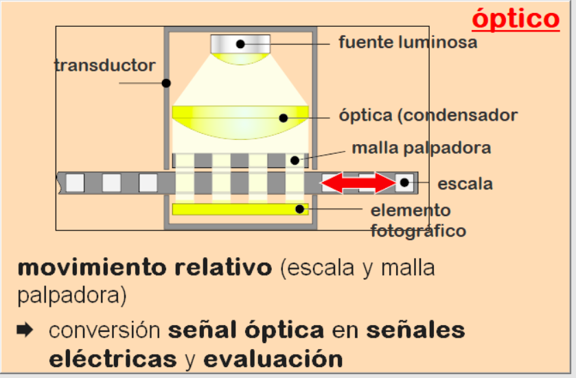

La forma de captar posición se realiza de dos formas, inductivo y optico

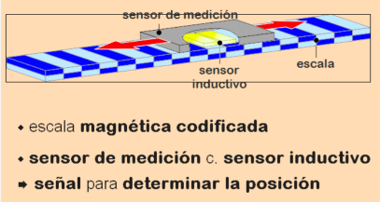

Captador inductivo

La posición del sensor inductivo u óptico en la maquina puede tener 2 posiciones de captación.

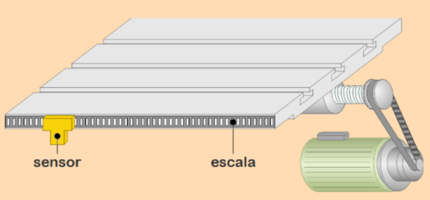

	Sensor ubicado de forma directa, escala sobre la mesa y sensor en la bancada de la máquina, el sensor censa directamente la posición de la mesa.
	Sensor ubicado de forma indirecta, escala en el husillo de rodillos y sensor en la bancada de la maquina. El sensor censa la cantidad incremental de giros del disco codificado, por lo tanto el controlador debe calcular la posición de la mesa.

Para terminar

En la construccion de la maquina cnc, los accionamientos y sistemas de medicion deben tener un plan de mantenimiento riguroso en cuanto a la limpieza de la maquina para así evitar fallas prematuras en el funcionamiento de la maquina cnc.
